GF10 12816

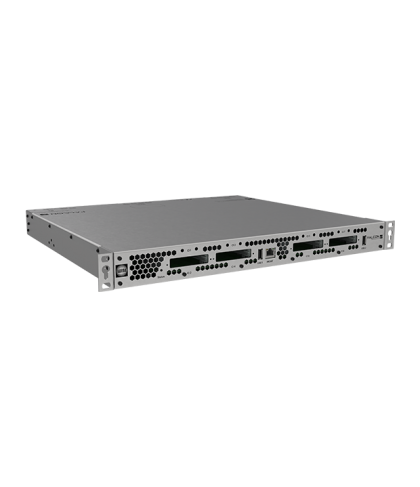

FALCON Transmodulator 12 x DVB-S/S2 in 16 x DVB-C/T mit 8 x CI
Weitere Informationen



Schulungsvideo zur Verstärkerkonfiguration
Video Verstärkerkonfiguration

Im WISI YouTube-Channel finden Sie ein Video zum Thema "WISI Verstärker richtig konfigurieren".
Hier direkt zum Video:
WISI YouTube-Channel

Viel Spaß beim anschauen und dazulernen!

Artikel vergleichen

Sie haben keine Artikel auf der Vergleichsliste.

Die Kompakt-Kopfstelle GF10 12816 aus der FALCON Produktfamilie dient zur Transmodulation von 12 DVB-S/S2 Transponder in 16 DVB-C (QAM) oder 16 DVB-T (COFDM) Kanälen. Durch die integrierte Schaltmatrix, ist die Zuordnung der verschiedenen angeschlossenen Polarisationsebenen zu den jeweiligen Empfangstunern sehr einfach und ohne zusätzlichen, externen Geräteaufwand möglich. Ausgestattet mit 8 CI Schnittstellen ist die Anlage optimal zur zentralen Entschlüsselung von Pay-TV Programmen geeignet. Mit der Multiplex-Funktionalität vor den CI-Schnittstellen, können Services aus verschiedenen Transpondern zusammengeführt und über eine Smartcard entschlüsselt werden. Dies erhöht die Wirtschaftlichkeit im Umgang mit hochpreisigen professionellen CAMs. Zusätzlich besteht die Möglichkeit ungewünschte Programme aus einem Transponder zu entfernen und durch ausgangseitiges multiplexen die Anzahl der Ausgangskanäle zu verringern. Videoclips in Form von TS-Files können über 2 USB-Schnittstellen oder über den LAN Zugang den Ausgangsdatenströmen hinzugefügt werden.

  • Transmodulator von 12 DVB-S/S2 Transpondern in 16 DVB-C oder DVB-T Kanälen. DVB-S2X Empfang optional
  • Eingebaute 2 x 4 in 6 Schaltmatrix und DiSEqC 1.0 Steuerung minimiert den Montageaufwand
  • 8 CI Slots für die zentrale Entschlüsselung
  • PID Remapping ermöglicht am Ausgang eine statische Service-ID. Bei Programmänderungen am Eingang entfällt somit ein neuer Suchlauf beim TV-Gerät bzw. Receiver
  • LCN / NIT Bearbeitung
  • Multiplex-Funktionalität am Eingang sowie am Ausgang
  • 2 USB Anschlüsse zur Einspeisung von Videoclips
  • Einfache, intuitive Programmierung über Weboberfläche
  • Integrierter DHCP-Server, automatische Verbindungsaufnahme mit dem PC
  • Test-Ausgangsbuchse (-20dB) für unterbrechungsfreie Messungen. Eingebautes Schaltnetzteil mit hohem Wirkungsgrad


Eingang

Anzahl Tuner12 St.
ModulationsartDVB-S/S2 (S2X optional)
Impedanz75 Ω
Eingangsfrequenzbereich950…2150 MHz
Eingangsfrequenzschritte1 MHz
Eingangspegelbereich50…90 dBµV
Symbolrate1…53 MS/s
DiSEqCDiSEqC 1.0
KonformitätDVB-S (EN 300 421), DVB-S2 (EN 302 307-1), DVB-S2X (EN 302 307-2)

CI Verarbeitung

Anzahl der PCMCIA-Steckplätze8

TS Verarbeitung

TS stuffingJa
SI-Table handlingJa
NIT handlingJa
PID remappingJa

QAM Verarbeitung

Konstellation64-, 256- QAM
Symbolrate4,45...7,20 Mbaud
MER>40 dB

COFDM Verarbeitung

KonstellationQPSK, 16-, 64-QAM
FEC1/2, 2/3, 3/4, 5/6, 7/8
Schutzintervall1/8, 1/16, 1/32
FFT Mode2k, 8k
MER>40 dB

Ausgang

Impedanz75 Ω
Ausgangsfrequenzbereich110...862 MHz (COFDM); 50...862 MHz (QAM)
Ausgangsfrequenzschritte1 kHz
Ausgangspegel70…100 dBµV
Anzahl der Kanäle16 St.
Kanalzuordnungblockweise (4 Blöcke a 4 Kanäle)
Rückflussdämpfung≥14 dB (45 MHz), 1,5 dB/Octave >10 dB
Ausgangsdämpfung30 dB (1 dB Schritte)

Anschlüsse

Eingänge8x F-Buchse
Ausgang1x F-Buchse
Test-Ausgang1x F-Buchse
Management1x RJ45
Media-Player2x USB-A

Allgemeine Daten

Versorgungsspannung110…240 V (50/60 Hz)
Abmessungen (BxHxT)483 x 451 x 44 mm
Leistungsaufnahmemax. 80 W
Betriebstemperaturbereich5…45 °C

Verkaufseinheit1 St.
Abmessungen (BxHxT) Verkaufseinheit345 x 290 x 170 mm
Verpackungsvolumen Verkaufseinheit16.75 dm³
Bruttogewicht Verkaufseinheit6.5 kg
EAN4010056768485
Artikelnummer76848
Zolltarifnummer85176200
