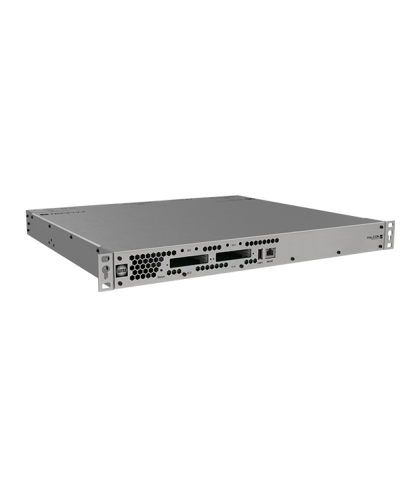

Die Kompakt-Kopfstelle GF10 06008 aus der FALCON Produktfamilie dient zur Transmodulation von 6 DVB-S/S2 Transponder in 8 DVB-C (QAM) oder 8 DVB-T (COFDM) Kanälen. Durch die integrierte Schaltmatrix, ist die Zuordnung der verschiedenen angeschlossenen Polarisationsebenen zu den jeweiligen Empfangstunern sehr einfach und ohne zusätzlichen, externen Geräteaufwand möglich. Zusätzlich besteht die Möglichkeit ungewünschte Programme aus einem Transponder zu entfernen und durch ausgangseitiges multiplexen die Anzahl der Ausgangskanäle zu verringern. Videoclips in Form von TS-Files können über die USB-Schnittstelle oder über den LAN Zugang den Ausgangsdatenströmen hinzugefügt werden.
- Transmodulator von 6 DVB-S/S2 Transpondern in 8 x DVB-C oder DVB-T Kanälen. DVB-S2X Empfang optional
- Eingebaute 4 in 6 Schaltmatrix und DiSEqC 1.0 Steuerung minimiert den Montageaufwand
- PID Remapping ermöglicht am Ausgang eine statische Service-ID. Bei Programmänderungen am Eingang entfällt somit ein neuer Suchlauf beim TV-Gerät bzw. Receiver
- LCN / NIT Bearbeitung
- Multiplex-Funktionalität am Eingang sowie am Ausgang
- USB Anschluss zur Einspeisung von Videoclips
- Einfache, intuitive Programmierung über Weboberfläche
- Integrierter DHCP-Server, automatische Verbindungsaufnahme mit dem PC
- Test-Ausgangsbuchse (-20dB) für unterbrechungsfreie Messungen
- Eingebautes Schaltnetzteil mit hohem Wirkungsgrad
Eingang | |
| Anzahl Tuner | 6 St. |
| Modulationsart | DVB-S/S2 (S2X optional) |
| Impedanz | 75 Ω |
| Eingangsfrequenzbereich | 950…2150 MHz |
| Eingangsfrequenzschritte | 1 MHz |
| Eingangspegelbereich | 50…90 dBµV |
| Symbolrate | 1…53 MS/s |
| DiSEqC | DiSEqC 1.0 |
| Konformität | DVB-S (EN 300 421), DVB-S2 (EN 302 307-1), DVB-S2X (EN 302 307-2) |
TS Verarbeitung | |
| TS stuffing | Ja |
| SI-Table handling | Ja |
| NIT handling | Ja |
| PID remapping | Ja |
QAM Verarbeitung | |
| Konstellation | 64-, 256- QAM |
| Symbolrate | 4,45...7,20 Mbaud |
| MER | >40 dB |
COFDM Verarbeitung | |
| Konstellation | QPSK, 16-, 64-QAM |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Schutzintervall | 1/8, 1/16, 1/32 |
| FFT Mode | 2k, 8k |
| MER | >40 dB |
Ausgang | |
| Impedanz | 75 Ω |
| Ausgangsfrequenzbereich | 110...862 MHz (COFDM); 50...862 MHz (QAM) |
| Ausgangsfrequenzschritte | 1 kHz |
| Ausgangspegel | 70...100 dBµV |
| Anzahl der Kanäle | 8 St. |
| Kanalzuordnung | blockweise (2 Blöcke a 4 Kanäle) |
| Rückflussdämpfung | ≥14 dB (45 MHz), 1,5 dB/Octave >10 dB |
| Ausgangsdämpfung | 0...30 dB (1 dB Schritte) |
Anschlüsse | |
| Eingänge | 4x F-Buchse |
| Ausgang | 1x F-Buchse |
| Test-Ausgang | 1x F-Buchse |
| Management | 1x RJ45 |
| Media-Player | 1x USB-A |
Allgemeine Daten | |
| Versorgungsspannung | 110...240 V (50/60 Hz) |
| Abmessungen (BxHxT) | 483 x 451 x 44 mm |
| Leistungsaufnahme | max. 50 W |
| Betriebstemperaturbereich | 5...45 °C |
| Verkaufseinheit | 1 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 345 x 290 x 170 mm |
| Verpackungsvolumen Verkaufseinheit | 16,75 dm³ |
| Bruttogewicht Verkaufseinheit | 5,5 kg |
| EAN | 4010056769055 |
| Artikelnummer | 76905 |
| Zolltarifnummer | 85176200 |
