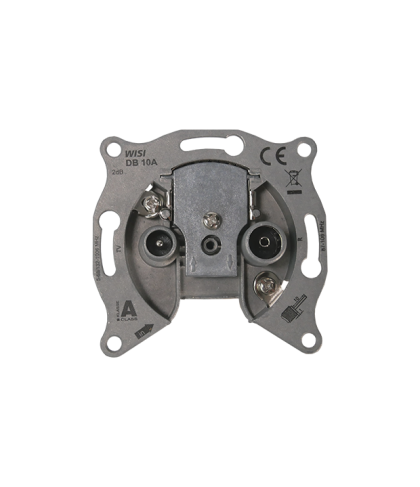

Die DB 10A 1006 ist eine 1 GHz Stichdose ausgestattet mit einem FM Filter. Sie hat eine geringe Anschlussdämpfung von 1 dB am TV- bzw. 1,5 dB am FM Ausgang. Das Gehäuse bietet eine sehr hohe Stabilität und gewährleistet hohe Schirmungseigenschaften (Klasse A). Dank flacher Bauweise ist sie platzsparend in jeder Leerdose zu montieren.
- 1 GHz Dose mit FM-Filter
- Hohes Schirmungsmaß der Klasse A, nach EN 50083-2
- Platzsparend dank flacher Bauweise
- 1x IEC-Stecker, 1x IEC-Buchse
Eingänge | |
| Frequenzbereich | 5…1006 MHz |
Ausgänge | |
| Frequenzbereich TV | 5…68/132…1006 MHz |
| Frequenzbereich FM | 87,5…108 MHz |
| Anschlussdämpfung TV | 1 dB |
| Anschlussdämpfung FM | 1.5 dB |
| Entkopplung TV - FM | ≥20 dB |
| Rückflussdämpfung TV | >=14 @ 5...40 MHz -1,5 dB / octave >= 10 dB |
| Rückflussdämpfung Eingang | >=18 @ 5...40 MHz -1,5 dB / octave >= 10 dB |
| Rückflussdämpfung FM | >=14 @ 5...40 MHz -1,5 dB / octave >= 10 dB |
Anschlüsse | |
| Anschlussklemme Aussenleiter | 2,5…7,0 mm |
| Anschlussklemme Innenleiter | 0,6…1,5 mm |
| IEC-Buchse | 1 St. |
| IEC-Stecker | 1 St. |
Allgemeine Daten | |
| Schirmungsmaß | >85 dB (Klasse A) |
| Abmessungen (BxHxT) | 70 x 70 x 30 mm |
| Einbautiefe | 35 mm |
| Verkaufseinheit | 10 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 230 x 150 x 75 mm |
| Verpackungsvolumen Verkaufseinheit | 2.6 dm³ |
| Bruttogewicht Verkaufseinheit | 1.1 kg |
| EAN | 4010056768645 |
| Artikelnummer | 76864 |
| Zolltarifnummer | 85291095 |
