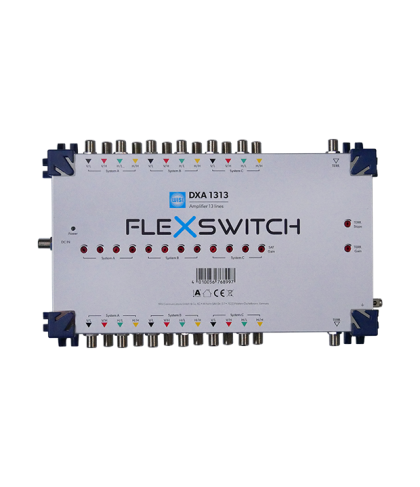

DXA 1313

FLEXSWITCH Linienverstärker, 12 x SAT-ZF und 1 x Terrestrisch
Weitere Informationen



Schulungsvideo zur Verstärkerkonfiguration
Video Verstärkerkonfiguration

Im WISI YouTube-Channel finden Sie ein Video zum Thema "WISI Verstärker richtig konfigurieren".
Hier direkt zum Video:
WISI YouTube-Channel

Viel Spaß beim anschauen und dazulernen!

Artikel vergleichen

Sie haben keine Artikel auf der Vergleichsliste.

Der DXA 1313 ist ein Verstärker für 12 Satelliten Polarisationsebenen und terrestrischer Signale. Mit einer Verstärkung von 22 dB ist dieser optimal für die Nutzung als Linienverstärker in Multischalterkaskaden geeignet. Die Verstärkung kann individuell je Eingang verringert werden, um auch Pegelunterschiede zwischen den einzelnen Polarisationsebenen auszugleichen. Die Versorgungsspannung kann über die Stammleitungen oder über die optional erhältlichen externen Netzteilen DXP 1812 oder DXP 1830 sichergestellt werden.

  • Linienverstärker für 12 SAT-Polarisationsebenen und terrestrische Signale
  • Terrestrischer Zweig um DVB-T/T2, DAB und UKW Einspeisung zu ermöglichen
  • Einstellbare Verstärkung für jeden Zweig
  • Fernspeisbar über die SAT-ZF Stammleitungen
  • Hohes Schirmungsmaß der Klasse A
  • Kompakte Abmessungen gepaart mit installationsfreundlichen Abständen der F-Buchsen
  • Farbcodierte Eingänge und Ausgänge
  • Kompatibel mit allen kaskadierbaren DXC 13xx Modellen


SAT-ZF-Stamm

Eingänge SAT12 St.
Frequenzbereich SAT950...2150 MHz
Verstärkung SAT22 dB
Dämpungssteller SAT0...10 dB
Max. Ausgangspegel SAT110 dBµV (IMA3 @ 35dB)
Entzerrung SAT6 dB
Entkopplung SAT - SAT30 dB typ.
Rückflussdämpfung SAT10 dB
Rauschmaß<8 dB

Terrestrischer Stamm

Eingänge TERR1 St.
Frequenzbereich TERR85...862 MHz / 5...65 MHz
Verstärkung TERR15 / -4 dB
Dämpungssteller TERR0…10 dB
Max. Ausgangspegel TERR105 dBµV (IMA3 @ 60 dB)
Entkopplung TERR - SAT30 dB typ.
Rückflussdämpfung TERR10 dB
Rauschmaß<5 dB

Anschlüsse

F-Buchse26 St.
Impedanz75 Ω
DC VersorgungsspannungF-Buchse

Allgemeine Daten

Betriebsspannung18 V DC
Stromaufnahme530 mA
SchirmungsmaßKlasse A, nach EN 50083-2
Betriebstemperaturbereich-20...+55 °C
Gewicht1,1 kg
Abmessungen (BxHxT)290 x 175 x 65 mm

Verkaufseinheit1 St.
Abmessungen (BxHxT) Verkaufseinheit310 x 185 x 72 mm
Verpackungsvolumen Verkaufseinheit4,2 dm³
Bruttogewicht Verkaufseinheit1,25 kg
EAN4010056768997
Artikelnummer76899
Zolltarifnummer85437030
