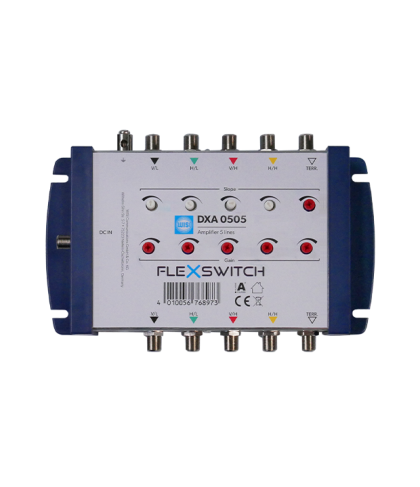

DXA 0505

FLEXSWITCH Linienverstärker, 4 x SAT-ZF und 1 x Terrestrisch
Weitere Informationen



Schulungsvideo zur Verstärkerkonfiguration
Video Verstärkerkonfiguration

Im WISI YouTube-Channel finden Sie ein Video zum Thema "WISI Verstärker richtig konfigurieren".
Hier direkt zum Video:
WISI YouTube-Channel

Viel Spaß beim anschauen und dazulernen!

Artikel vergleichen

Sie haben keine Artikel auf der Vergleichsliste.

Der DXA 0505 ist ein Verstärker für 4 Satelliten Polarisationsebenen und terrestrischer Signale. Mit einer Verstärkung von 21 dB ist dieser optimal für die Nutzung als Linienverstärker in Multischalterkaskaden geeignet. Die Verstärkung kann individuell je Eingang verringert werden, um auch Pegelunterschiede zwischen den einzelnen Polarisationsebenen auszugleichen. Die Versorgungsspannung kann über die Stammleitungen oder über die optional erhältlichen externen Netzteilen DXP 1812 oder DXP 1830 sichergestellt werden.

  • Linienverstärker für 4 SAT-Polaristaionsebenen und terrestrische Signale
  • Terrestrischer Zweig um DVB-T/T2, DAB und UKW Einspeisung zu ermöglichen
  • Einstellbare Verstärkung für jeden Zweig
  • Fernspeisbar über die SAT-ZF Stammleitungen
  • Hohes Schirmungsmaß der Klasse A
  • Kompakte Abmessungen gepaart mit installationsfreundlichen Abständen der F-Buchsen
  • Farbcodierte Eingänge und Ausgänge
  • kompatibel mit allen kaskadierbaren DXC 05xx und allen stand alone DXS 05xx Modellen


SAT-ZF-Stamm

Eingänge SAT4 St.
Frequenzbereich SAT950...2150 MHz
Verstärkung SAT21 dB
Dämpungssteller SAT0...10 dB
Max. Ausgangspegel SAT114 dBµV (IMA3 @ 35dB)
Entzerrung SAT0...10 dB
Entkopplung SAT - SAT30 dB typ.
Rückflussdämpfung SAT10 dB
Rauschmaß<8 dB

Terrestrischer Stamm

Eingänge TERR1 St.
Frequenzbereich TERR47...862 MHz
Verstärkung TERR17 dB
Dämpungssteller TERR0...10 dB
Max. Ausgangspegel TERR108 dBµV (IMA3 @ 60 dB)
Entkopplung TERR - SAT30 dB typ.
Rückflussdämpfung TERR10 dB
Rauschmaß<5 dB

Anschlüsse

F-Buchse10 St.
Impedanz75 Ω
DC VersorgungsspannungF-Buchse

Allgemeine Daten

Betriebsspannung18 V DC
Stromaufnahme250 mA
SchirmungsmaßKlasse A, nach EN 50083-2
Betriebstemperaturbereich-20...+55 °C
Gewicht0,45 kg
Abmessungen (BxHxT)195 x 125 x 55 mm

Verkaufseinheit1 St.
Abmessungen (BxHxT) Verkaufseinheit215 x 133 x 63 mm
Verpackungsvolumen Verkaufseinheit1,8 dm³
Bruttogewicht Verkaufseinheit0,55 kg
EAN4010056768973
Artikelnummer76897
Zolltarifnummer85437030
