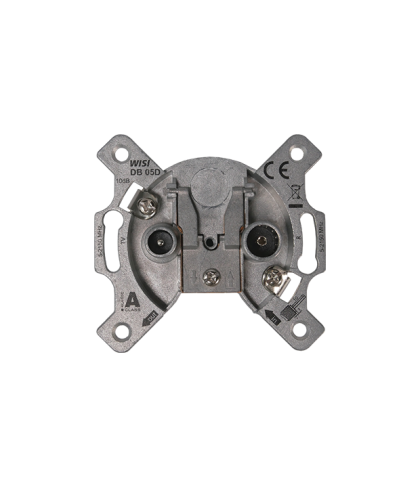

Universal 2-Loch Durchgangsdose mit breitbandigem Frequenzbereich von 5…2150 MHz. Somit kann die DB 05D Antennendose sowohl in BK-Applikationen inklusive Rückkanal als auch bei SAT- Einkabellösungen ohne Schaltspannungen genutzt werden. Zum Anschluss der Endgeräte stehen 2 IEC-Anschlüsse zur Verfügung. Die hohe Entkopplung der Teilnehmerausgänge stellt den einwandfreien Betrieb der angeschlossenen Endgeräte sicher. Das Schirmungsmaß der Klasse A wird erreicht.
- Breitbandiger Frequenzbereich 5…2150 MHz
- Für bidirektionale BK-Anlagen oder SAT-Einkabellösungen
- Hohe Entkopplung der Teilnehmerausgänge
- Hohes Schirmungsmaß der Klasse A, nach EN 50083-2
Eingänge | |
| Frequenzbereich | 5…2150 MHz |
Ausgänge | |
| Frequenzbereich IEC Buchse | 5…2150 MHz |
| Frequenzbereich IEC Stecker | 5…2150 MHz |
| Anschlussdämpfung IEC Buchse | 10 dB (±1 dB) |
| Anschlussdämpfung IEC Stecker | 10 dB (±1 dB) |
| Durchgangsdämpfung | 3…4 dB |
| Entkopplung Out 1 - Out 2 | ≥ 30 dB (5...2150 MHz) |
| Rückflussdämpfung Teilnehmer | >=14 @ 47 MHz -1,5 dB / octave >=10 dB |
| Rückflussdämpfung Eingang | >=14 @ 47 MHz -1,5 dB / octave >=10 dB |
| Rückflussdämpfung Ausgang | >=14 @ 47 MHz -1,5 dB / octave >=10 dB |
Anschlüsse | |
| Anschlussklemme Aussenleiter | 3,5…6,0 mm |
| Anschlussklemme Innenleiter | 0,6…1,2 mm |
| IEC-Buchse | 1 St. |
| IEC-Stecker | 1 St. |
Allgemeine Daten | |
| Schirmungsmaß | Klasse A, nach EN 50083-2 (≥ 85 dB) |
| Abmessungen (BxHxT) | 70 x 70 x 30 mm |
| Einbautiefe | 35 mm |
| Impedanz | 75 Ω |
| Verkaufseinheit | 10 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 230 x 150 x 75 mm |
| Verpackungsvolumen Verkaufseinheit | 2.6 dm³ |
| Bruttogewicht Verkaufseinheit | 1.1 kg |
| EAN | 4010056768621 |
| Artikelnummer | 76862 |
| Zolltarifnummer | 85291095 |
