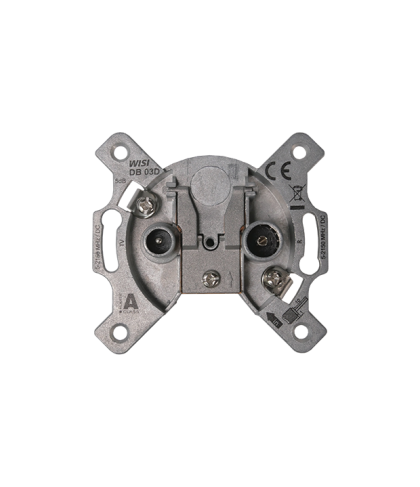

Universal 2-Loch Stichdose mit breitbandigem Frequenzbereich von 5…2150 MHz. Somit kann die DB 03 D Antennendose sowohl in BK-Applikationen inklusive Rückkanal als auch in SAT- Verteilanlagen genutzt werden. Zum Anschluss der Endgeräte stehen 2 IEC-Anschlüsse zur Verfügung. Die hohe Entkopplung der Teilnehmerausgänge stellt den einwandfreien Betrieb der angeschlossenen Endgeräte sicher. Das Schirmungsmaß der Klasse A wird erreicht.
- Breitbandiger Frequenzbereich 5…2150 MHz
- Für bidirektionale BK-Anlagen oder SAT-Verteilsysteme
- Hohe Entkopplung der Teilnehmerausgänge
- Hohes Schirmungsmaß der Klasse A, nach EN 50083-2
- DC-Bypass für Multischalteranlagen
Eingänge | |
| Frequenzbereich | 5...2150 MHz |
Ausgänge | |
| Frequenzbereich TV | 5...862 MHz |
| Frequenzbereich FM | 87,5...108 MHz |
| Frequenzbereich SAT | 950...2150 MHz |
| Anschlussdämpfung TV | 4.5 dB |
| Anschlussdämpfung FM | 4,5 dB |
| Anschlussdämpfung SAT | 5,5 dB |
| Entkopplung 5...40 MHz | >20 dB (ab 15 MHz) |
| Entkopplung 40...862 MHz | >20 dB |
| Entkopplung 862...2150 MHz | >20 dB |
| Rückflussdämpfung 5...862 MHz | >=14 @ 47 MHz -1,5 dB / octave >=10 dB |
| Rückflussdämpfung 950...2150 MHz | >=10 dB |
| Durchgangsspannung | 24 V DC (Fernspeisestrom max. 1A) |
Anschlüsse | |
| Anschlussklemme Aussenleiter | 3,5…6,0 mm |
| Anschlussklemme Innenleiter | 0,6…1,2 mm |
| IEC-Buchse | 1 St. |
| IEC-Stecker | 1 St. |
Allgemeine Daten | |
| Schirmungsmaß | >85 dB (Klasse A) |
| Abmessungen (BxHxT) | 70 x 70 x 30 mm |
| Einbautiefe | 35 mm |
| Verkaufseinheit | 10 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 230 x 150 x 75 mm |
| Verpackungsvolumen Verkaufseinheit | 2.6 dm³ |
| Bruttogewicht Verkaufseinheit | 1.1 kg |
| EAN | 4010056768614 |
| Artikelnummer | 76861 |
| Zolltarifnummer | 85291095 |
