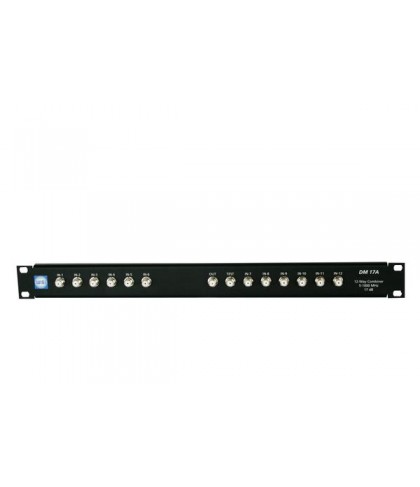

Ein DM 17 A ist ein passiver Kopfstellenkombinierer. Durch seine kompackte Bauform kann er in einen Schrank eingebaut werden. Sein Frequenzbereich geht von 5…1000 MHz und hat eine geringe Durchgangsdämpfung. Die Ausgangs- sowie Eingangsimpedanz beträgt 75 Ohm. Für eine einfache Überwachung ist an der Front ein Prüfanschluss in F-Technik vorhanden.
- Compaktes Design, rack mounted
- Hohe Entkopplung
- Geringe Durchgangsdämpfung
- Volle Bandbreite von 5...1000 MHz
- Prüfanschluss an der Front zur einfache Überwachung
| Frequenzbereich | 5...1000 MHz |
| Eingangsimpedanz | 75 Ω |
| Rückflussdämpfung Vorwärtsweg | >18 dB typ., min. 14 dB |
| Number of taps | 12 |
| Ausgangsimpedanz | 75 Ω |
| Ausgangsrückflussdämpfung | >18 dB typ., min 13 dB |
| Tap loss IN-Out | 1...12 < 18 dB (±1,5 dB) |
| Amplitudengang (O-E) | <1,5 dB |
| Isolation Out-Out | >40 dB typ., min. 36 dB |
| Test Port | -20 dB |
| RF-screening | >110 dB |
| Durchgangsspannung | - V DC |
Allgemeine Daten | |
| Abmessungen (BxHxT) | 483 x 44 x 124 mm |
| Temperaturbereich | -20...+55 °C |
Anschlüsse | |
| Ausgang | 1x F-connector |
| Eingang | 12x F-connector |
| Test | 1x F-connector |
| Verkaufseinheit | 1 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 520 x 70 x 70 mm |
| Verpackungsvolumen Verkaufseinheit | dm³ |
| Bruttogewicht Verkaufseinheit | 1.36 kg |
| Versandeinheit | St. |
| Abmessungen (BxHxT) Versandeinheit | mm |
| Verpackungsvolumen Versandeinheit | dm³ |
| Bruttogewicht Versandeinheit | kg |
| EAN | 4010056731960 |
| Artikelnummer | 77017 |
| Zolltarifnummer | 85291095 |
