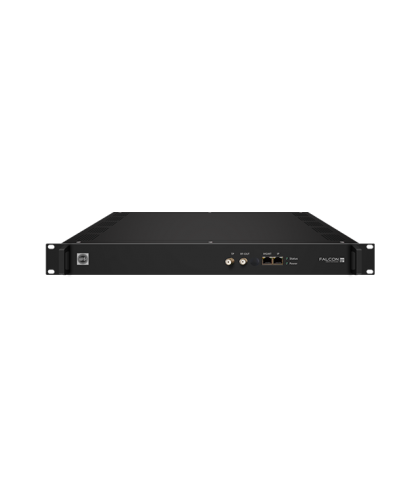

Die Kompakt-Kopfstelle GF3242H aus der FALCON Produktfamilie dient zur Signalaufbereitung von bis zu 4 HDMI HD/SD Eingangssignale in 2 wahlweise DVB-C oder DVB-T Ausgangskanälen.Zudem werden die beiden Transportströme parallel als MPTS IP Streams zur Verfügung gestellt.Mehr noch, können die 4 Eingangssignale als einzelne SPTS Streams ausgegeben werden, was insgesamt den flexiblen und vielfältigen Einsatz des Gerätes ermöglicht. Einblendungen von Logos, Texte oder auch QR-Codes runden die Anwendung des Gerätes ab. Die Videodaten werden wahlweise als MPEG-4 AVC/H.264 oder HEVC/H.265 Daten komprimiert, was eine sehr gute Serviceauslastung pro Kanal gewährleistet. Im DVB-C Betriebsmodus können zusätzliche Services von einer externen IP-Quelle (SPTS/MPTS) hinzugefügt werden. Ein intuitives Programmierkonzept sorgt für eine schnelle und einfache Inbetriebnahme des Gerätes in der Anwendung.
- HD/SD MPEG-4 (AVC, H.264) und HEVC/H.265 Video Codierung
- Bis zu 4 HDMI Eingänge
- Professioneller Multiplexer integriert
- SPTS und MPTS Streaming (CBR oder VBR)
- UDP/RTP Streams
- Unterstützt PID Remapping und PSI/SI Verarbeitung
- Wahlweise 2 DVB-C oder DVB-T Ausgangskanäle
- Einblendung von Logos, Texte und QR-Codes
- Hinzufügen von IP Services (nur im DVB-C Mode)
- Steuerung und Verwaltung über Web-UI
HDMI Eingang | |
| Anzahl Anschlüsse | 4 St. |
| Eingangsformat Video | 1920x1080/60P, 1920x1080/60I 1920x1080/50P, 1920x1080/50I 1280x720/60P, 1280x720/50P 720x576/50I, 720x480/60I |
| Eingangsformat Audio | PCM MPEG |
| Konformität | HDMI 1.2 |
Video Codierung | |
| Video Encodierung | MPEG-4 AVC/H.264 HEVC/H.265 |
| Auflösung | 1920x1080/30P, 1920x1080/25P 1280x720/30P, 1280x720/25P 720x576/25P, 720x480/30P |
| Bitrate | 1...13 MBits/s pro Videokanal |
Audio Codierung | |
| Audio-System | MPEG-1 L2 MPEG-2 LC-AAC, HE-AAC |
| Abtastfrequenz | 32 kHz / 44.1 kHz / 48 kHz |
| Bitrate | 48...384 Kbps (48...128 kbps (HE-AAC)) |
| Audio-Modus | Stereo, AC-3 Durchleitung |
QAM Verarbeitung | |
| Standard | EN300429 |
| Konstellation (J.83A) | 16-, 32-, 64-,128-, 256-QAM |
| Konstellation (J.83B) | 64-, 256-QAM |
| Symbolrate | 5,00...7,00 Mbaud |
| MER | >40 dB |
COFDM Verarbeitung | |
| Standard | EN300744 |
| FFT Mode | 2k |
| Konstellation | QPSK, 16-QAM, 64-QAM |
| Guard Interval | 1/4, 1/8, 1/16, 1/32 |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| MER | >40 dB |
Ausgang | |
| Impedanz | 75 Ω |
| Ausgangsfrequenzbereich | 86…108 dBµV |
| Anzahl der Kanäle | 2 St. |
Streaming- Ein-/Ausgang | |
| IP-Eingänge | max. 64 MPTS/SPTS (nur für DVB-C Mode) |
| IP-Ausgänge | 4 SPTS / 2 MPTS |
| IP-Eingangsbitrate | Max. 850 Mbit/s gesamt |
| IP-Ausgangsbitrate | Max. 850 Mbit/s gesamt |
| IP-Eingangsprotokoll | UDP/RTP |
| IP-Ausgangsprotokoll | UDP/RTP Multicast/Unicast |
| IP-TS-Eingangsformate | SPTS CBR/VBR, MPTS CBR |
| IP-TS-Ausgangsformate | SPTS CBR/VBR, MPTS CBR |
| IP-Paketformate | MPEG über UDP/IP und RTP/IP |
| IP-Paketgröße | 188 Byte |
Verarbeitung | |
| Service remultiplexing | ja |
| PID filtering und PID remapping | ja |
| PCR Korrektur und de-jitter | ja |
| Erweiterte PSI/SI Aufbereitung | ja |
| NIT-Generierung | ja |
| Konformität | ETSI EN 300 468 |
| Anzahl der PIDs | Max. 180 pro Kanal |
Anschlüsse | |
| Eingänge | 4 x HDMI Typ A |
| Ausgang | 1 x F-Buchse |
| Test-Ausgang | 1 x F-Buchse |
| IP-Ein-/Ausgang | 1 x RJ45 |
| Management | 1 x RJ45 |
Allgemeine Daten | |
| Versorgungsspannung | 100...260 VAC (50/60 Hz) |
| Leistungsaufnahme | max. 20 W |
| Betriebstemperaturbereich | 0...45° °C |
| Abmessungen | 482,6 x 328,5 x 44 mm |
| Gewicht | 4 kg |
| Verkaufseinheit | 1 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 550 x 460 x 150 mm |
| Verpackungsvolumen Verkaufseinheit | 38 dm³ |
| Bruttogewicht Verkaufseinheit | 6 kg |
| EAN | 4010056771485 |
| Artikelnummer | 77148 |
| Zolltarifnummer | 85176200 |
