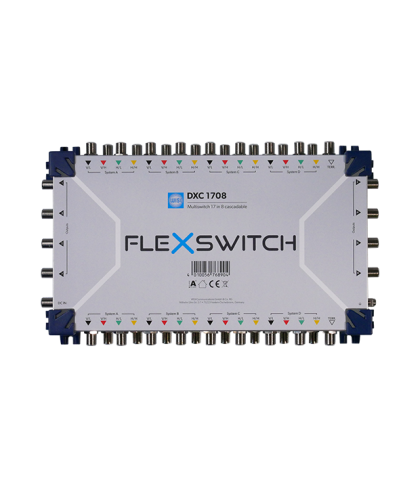

Der DXC 1708 ist ein Kaskaden-Multischalter mit 17 Eingängen zur Verteilung von 16 Satelliten Polarisationsebenen und terrestrischer Signale. Die Ebenen stehen an 17 Kaskadenausgängen für nachfolgende Multischalter zur Verfügung. An den 8 Teilnehmerausgängen können handelsübliche DVB-S/S2 Receiver oder TV-Geräte mit integriertem Empfänger betrieben werden. Eingespeiste terrestrische Signale wie DVB-T/T2, DAB oder UKW stehen ebenfalls an jedem Teilnehmerausgang zur Verfügung. Der DXC 1708 überzeugt mit einer niedrigen Anschlussdämpfung die durch den aktiven SAT- Zweig realisiert wird. Über den passiven terrestrischen Zweig können Multimediale-Dienste wie „LAN over Coax“ oder Signale von Gemeinschaftsanlagen eingespeist werden. Die LNB- Spannungsversorgung wird über die Stammleitungen oder über die optional erhältlichen externen Netzteilen DXP 1812 oder DXP 1830 sichergestellt.
- Kaskadierbarer Multischalter zur Verteilung von 16 SAT-Polarisationsebenen und terrestrischen Signalen
- Passiver terrestrischer Zweig
- Integrierter SAT-Verstärker für geringe Anschlussdämpfung
- Vorentzerrung zur Kompensation der Kabelschräglage
- Hohes Schirmungsmaß der Klasse A
- Kompakte Abmessungen gepaart mit installationsfreundlichen Abständen der F-Buchsen
- Farbcodierte Eingänge und Ausgänge
- Kompatibel mit allen kaskadierbaren DXC 17xx Modellen
SAT-ZF-Stamm | |
| Eingänge SAT | 16 St. |
| Ausgänge SAT | 16 St. |
| Frequenzbereich SAT | 950... 2150 MHz |
| Durchgangsdämpfung SAT | 4 dB |
| Entkopplung SAT - SAT | 30 dB typ. |
| Rückflussdämpfung SAT | > 10 dB |
Terrestrischer Stamm | |
| Eingänge TERR | 1 St. |
| Ausgänge TERR | 1 St. |
| Frequenzbereich TERR | 5... 862 MHz |
| Durchgangsdämpfung TERR | 4 dB |
| Entkopplung TERR - SAT | 30 dB typ. |
| Rückflussdämpfung TERR | > 10 dB |
Teilnehmerausgänge | |
| Anzahl der Ausgänge | 8 St. |
| Frequenzbereich | 5...2150 MHz |
| Terrestrischer Zweig | Passiv |
| Anschlussdämpfung SAT | 3…-2 dB |
| Anschlussdämpfung TERR | 25 dB |
| Max. Ausgangspegel Teiln SAT | 100 dBµV (IMA3 @ 35dB) |
| Max. Ausgangspegel Teiln TERR | - dBµV |
| Rückflussdämpfung Teiln SAT | >10 dB |
| Rückflussdämpfung Teiln TERR | >10 dB |
| Steuersignal | 13/18 V, 0/22 kHz, DiSeqC 1.0/2.0 |
| Stromaufnahme von Receiver | 50 mA |
Anschlüsse | |
| F-Buchse | 42 St. |
| Impedanz | 75 Ω |
| DC Versorgungsspannung | F-Buchse |
| Farbcodierung | VL = Schwarz; HL = Grün; VH = Rot; HH = Gelb |
Allgemeine Daten | |
| Betriebsspannung | 15...20 V DC |
| Leistungsaufnahme max. | < 0,4 W |
| Schirmungsmaß | Klasse A, nach EN 50083-2 |
| Betriebstemperaturbereich | -20…55 °C |
| Gewicht | 1 kg |
| Abmessungen (BxHxT) | 175 x 290 x 65 mm |
| Verkaufseinheit | 1 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 310 x 185 x 72 mm |
| Verpackungsvolumen Verkaufseinheit | 4.2 dm³ |
| Bruttogewicht Verkaufseinheit | 1.15 kg |
| EAN | 4010056768904 |
| Artikelnummer | 76890 |
| Zolltarifnummer | 85437090 |
