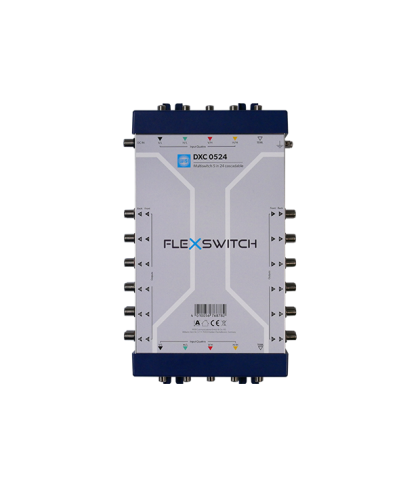

Der DXC 0524 ist ein Kaskaden-Multischalter mit 5 Eingängen zur Verteilung von 4 Satelliten Polarisationsebenen und terrestrischer Signale. Die Ebenen stehen an 5 Kaskadenausgängen für nachfolgende Multischalter zur Verfügung. An den 24 Teilnehmerausgängen können handelsübliche DVB-S/S2 Receiver oder TV-Geräte mit integriertem Empfänger betrieben werden. Eingespeiste terrestrische Signale wie DVB-T/T2, DAB oder UKW stehen ebenfalls an jedem Teilnehmerausgang zur Verfügung. Der DXC 0524 überzeugt mit einer niedrigen Anschlussdämpfung die durch den aktiven terrestrischen und SAT- Zweig realisiert wird. Die LNB- Spannungsversorgung wird über die Stammleitungen oder über die optional erhältlichen externen Netzteilen DXP 1812 oder DXP 1830 sichergestellt.
- Kaskadierbarer Multischalter zur Verteilung von 4 SAT-Polarisationsebenen und terrestrischen Signalen
- Aktiver terrestrischer Zweig um DVB-T/T2, DAB und UKW ohne zusätzlichen Verstärker zu verteilen
- Integrierter SAT-Verstärker für geringe Anschlussdämpfung
- Hohes Schirmungsmaß der Klasse A
- Kompakte Abmessungen gepaart mit installationsfreundlichen Abständen der F-Buchsen
- Farbcodierte Eingänge und Ausgänge
- kompatibel mit allen kaskadierbaren DXC 05xx und allen stand alone DXS 05xx Modellen
SAT-ZF-Stamm | |
| Eingänge SAT | 4 St. |
| Ausgänge SAT | 4 St. |
| Frequenzbereich SAT | 950...2150 MHz |
| Durchgangsdämpfung SAT | 7 dB |
| Entkopplung SAT - SAT | 30 dB typ. |
| Rückflussdämpfung SAT | >10 dB |
Terrestrischer Stamm | |
| Eingänge TERR | 1 St. |
| Ausgänge TERR | 1 St. |
| Frequenzbereich TERR | 47...862 MHz |
| Durchgangsdämpfung TERR | 5 dB |
| Entkopplung TERR - SAT | 30 dB typ. |
| Rückflussdämpfung TERR | >10 dB |
Teilnehmerausgänge | |
| Anzahl der Ausgänge | 24 St. |
| Frequenzbereich | 47...2150 MHz |
| Terrestrischer Zweig | aktiv |
| Anschlussdämpfung SAT | 4 dB |
| Anschlussdämpfung TERR | 0 dB |
| Max. Ausgangspegel Teiln SAT | 100 dBµV (IMA3 @ 35dB) |
| Max. Ausgangspegel Teiln TERR | 90 dBµV (IMA3 @ 60 dB) |
| Rückflussdämpfung Teiln SAT | >10 dB |
| Rückflussdämpfung Teiln TERR | >10 dB |
| Steuersignal | 13/18 V, 0/22 kHz |
| Stromaufnahme von Receiver | max. 50 mA |
Anschlüsse | |
| F-Buchse | 34 St. |
| Impedanz | 75 Ω |
| DC Versorgungsspannung | F-Buchse |
| Farbcodierung | VL = Schwarz; HL = Grün; VH = Rot; HH = Gelb |
Allgemeine Daten | |
| Betriebsspannung | 15...20 V DC |
| Leistungsaufnahme max. | <4 W |
| Schirmungsmaß | Klasse A, nach EN 50083-2 |
| Betriebstemperaturbereich | -20...55 °C |
| Gewicht | 1,1 kg |
| Abmessungen (BxHxT) | 300 x 175 x 60 mm |
| Verkaufseinheit | 1 St. |
| Abmessungen (BxHxT) Verkaufseinheit | 318 x 185 x 65 mm |
| Verpackungsvolumen Verkaufseinheit | 3.9 dm³ |
| Bruttogewicht Verkaufseinheit | 1.3 kg |
| EAN | 4010056768782 |
| Artikelnummer | 76878 |
| Zolltarifnummer | 85437090 |
